57机座步进电机（NEMA23）
配货台选 MSP57 后对应的配套步进电机。先看外形，再核对铭牌与开孔。
- NEMA2357机座
- 两相 1.8°步进
- 开环 / 闭环可选
- MSP57配套货号档

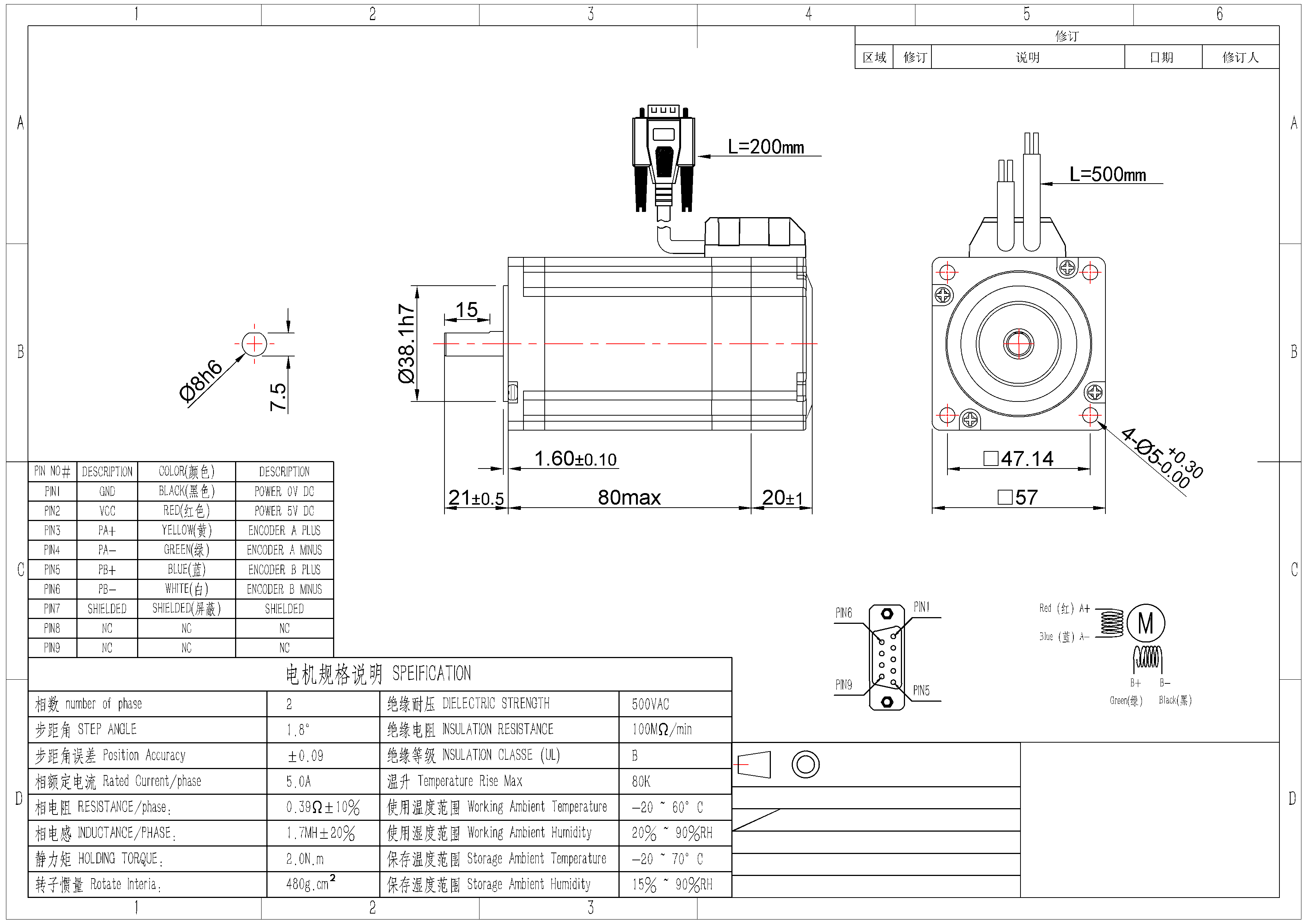

外形与尺寸
同一MSP规格的不同轴长、出轴或编码器版本尺寸可能不同，定型前按所选版本及最终配货台货号复核。
规格范围
| 项目 | 说明 |
|---|---|
| NEMA | NEMA23 |
| 转矩范围 | 0.8–3.0 N·m |
| 典型场景 | 贴标、输送、点动工位 |
| 供电 | DC 24–48V |
| 默认线缆 | 1M（可选 1M / 2M / 3M / 4M / 5M / 8M / 10M / 15M / 20M） |
铭牌参数
| 版本 | 机身长 mm | 额定电流 A | 相电阻 Ω | 相电感 mH | 保持转矩 N·m | 转子惯量 g·cm² | 轴径 |
|---|---|---|---|---|---|---|---|
| 标准型 | 80 max | 5.0 | 0.39 | 1.7 | 2.0 | 480 | Ø8h6 |
安装尺寸
| 安装尺寸 | MSP57 |
|---|---|
| 前端止口径 | Ø38.1h7 |
| 安装孔 | 4-Ø5 |
| 安装孔距 | 47.14 方 |
| 轴伸长 | 21±0.5 |
相电阻公差 ±10%、相电感 ±20%；闭环版本额外带编码器，机身长含编码器罩。轴径 h6 为公差带，不是尺寸。
工程图纸
更详细的参数和图纸，请联系我们。
配套主机
本机座配 MSP57。供电、接线与软件入口在驱动器页；开环 / 闭环、刹车与减速机在配货台选。
