86机座步进电机（NEMA34）
配货台选 MSP86 后对应的配套步进电机。先看外形，再核对铭牌与开孔。
- NEMA3486机座
- 两相 1.8°步进
- 开环 / 闭环可选
- MSP86配套货号档
外形与尺寸
同一MSP规格的不同轴长、出轴或编码器版本尺寸可能不同，定型前按所选版本及最终配货台货号复核。
规格范围
| 项目 | 说明 |
|---|---|
| NEMA | NEMA34 |
| 转矩范围 | 4.5–12 N·m |
| 典型场景 | 大负载、多工位、丝杆驱动 |
| 供电 | DC 24–48V |
| 默认线缆 | 1M（可选 1M / 2M / 3M / 4M / 5M / 8M / 10M / 15M / 20M） |
铭牌参数
| 版本 | 机身长 mm | 额定电流 A | 相电阻 Ω | 相电感 mH | 保持转矩 N·m | 转子惯量 g·cm² | 轴径 |
|---|---|---|---|---|---|---|---|
| 标准型 | 100.0 | 6.0 | 0.34 | 2.5 | 4.5 | 1800 | Ø14 |
安装尺寸
| 安装尺寸 | MSP86 |
|---|---|
| 前端止口径 | Ø73.00h7 |
| 安装孔 | 4-Ø6.5 |
| 安装孔距 | 69.58 方 |
| 轴伸长 | 38.0±0.5 |
相电阻公差 ±10%、相电感 ±20%；闭环版本额外带编码器，机身长含编码器罩。轴径 h6 为公差带，不是尺寸。

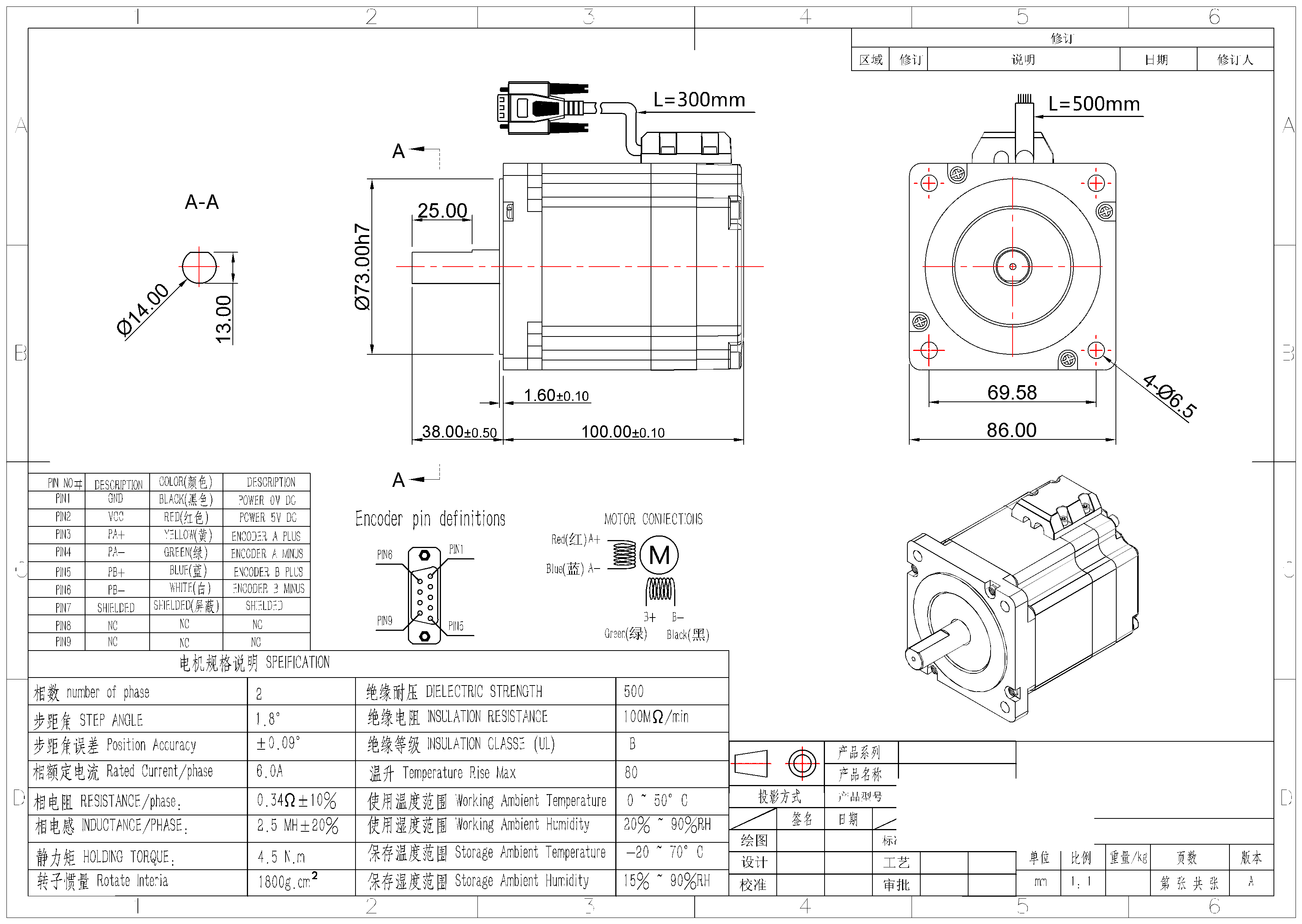

工程图纸
更详细的参数和图纸，请联系我们。
配套主机
本机座配 MSP86。供电、接线与软件入口在驱动器页；开环 / 闭环、刹车与减速机在配货台选。
